Шкаф для листогибочного инструмента с полным выдвижением полок

Шкаф для листогибочного инструмента должен обеспечивать не только место для тяжёлых сегментов, но и доступ к ним. Мы разработали конструкцию, в которой полки полностью выдвигаются из корпуса и рассчитаны на нагрузку до 400 кг каждая. Это сочетание — главная особенность нашего решения: инструмент можно разместить по глубине полки и получить к нему доступ, выдвинув её наружу.

Наш шкаф с выдвижными полками прошёл испытания на собственном производстве и уже успешно применяется в работе. Ниже рассказываем, как устроено хранение, какие параметры учитывать при выборе и что можно изменить при изготовлении под задачи конкретного участка гибки.

Полное выдвижение полки под тяжёлый инструмент

Полка выходит из корпуса на полную глубину, открывая доступ к размещённым на ней сегментам. Для этого мы разработали собственный механизм на подшипниках. Его задача — обеспечить выдвижение тяжёлой полки вместе с инструментом, в том числе при предусмотренной для неё максимальной нагрузке.

В шкафу можно хранить сегменты длиной до 900 мм. При подборе исполнения важно учитывать не только их длину, но и высоту, форму и массу. От этих параметров зависит размещение комплекта и выбор количества уровней хранения — пяти или шести.

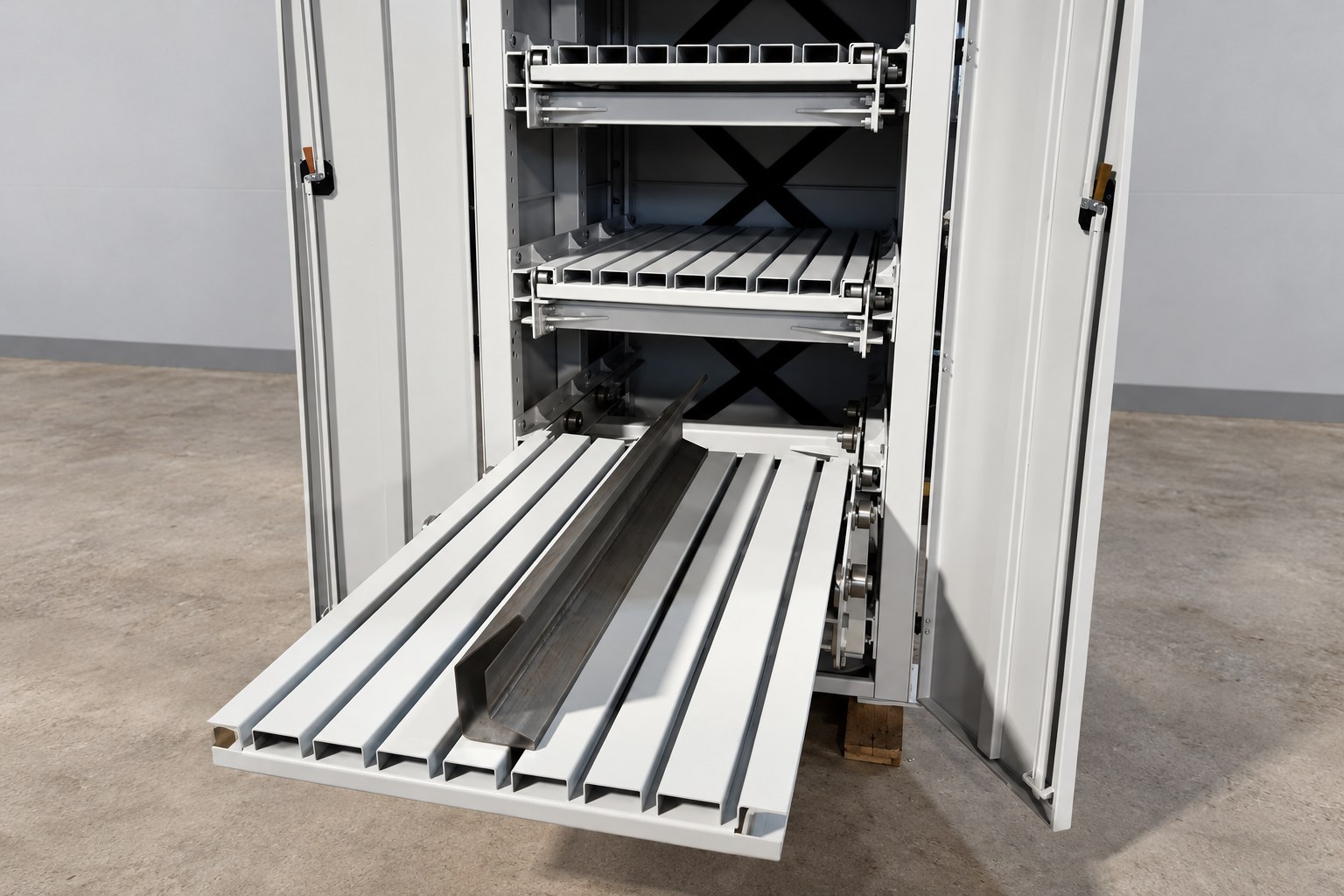

Выдвинутая полка открывает доступ к инструменту по всей глубине хранения.

Нагрузка на полки и шкаф

Допустимая нагрузка на одну полку — до 400 кг. Это суммарная масса инструмента, размещённого на этой полке. Собственная масса шкафа, указанная в карточке товара, — 500 кг.

Допустимую суммарную загрузку согласуем для выбранного исполнения. При планировании установки учитывайте собственную массу шкафа вместе с массой размещённого инструмента.

Рекомендуем выдвигать полки по одной: после работы с инструментом верните полку внутрь, затем переходите к следующей. При выборе места установки заранее предусмотрите пространство для открытых дверей и полностью выдвинутой полки.

Корпус и организация хранения

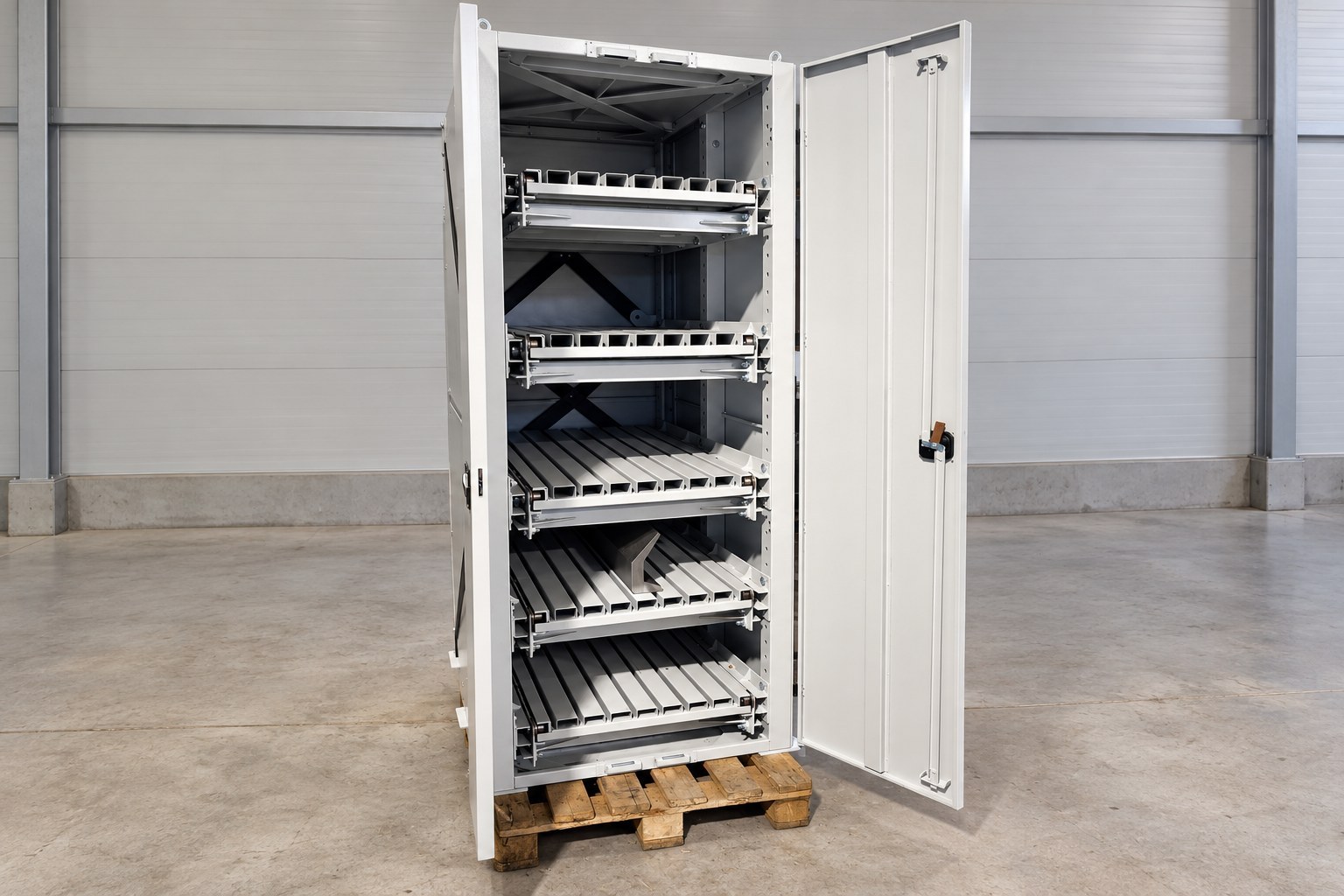

Шкаф имеет стальной корпус с порошковым покрытием, диагональными усилительными связями и обшивкой из стали толщиной 3 мм. Две распашные двери с ригельными замками закрывают инструмент и ограничивают доступ к нему.

Основные параметры стандартного исполнения:

• ширина — 860 мм;
• глубина — 960 мм;
• высота — 2050 мм;
• пять или шесть полок полного выдвижения;
• серый цвет корпуса.

При выборе числа полок ориентируйтесь на свой комплект инструмента. Дополнительный уровень хранения полезен, если между полками остаётся достаточно места для размещения и извлечения сегментов. Размеры инструмента лучше сопоставить с компоновкой шкафа до изготовления.

Доработки под требования производства

При изготовлении мы готовы внести изменения под рабочие процессы заказчика. Их состав и исполнение согласуем заранее, чтобы шкаф соответствовал способу хранения и обращения с инструментом на вашем производстве.

Например, можно предусмотреть снизу узел под вилы погрузчика. Его конструкцию и условия перемещения согласуем отдельно с учётом выбранного исполнения шкафа и применяемой техники.

Другой вариант — индивидуальные проставки в полках под конкретный инструмент. Для их разработки нужны размеры или чертежи сегментов и желаемая схема размещения. Такие проставки позволяют организовать места хранения под ваш комплект, а не подбирать его расположение уже после поставки шкафа.

Чтобы обсудить шкаф для листогибочного инструмента, подготовьте перечень сегментов с размерами и массой, желаемое число полок и требования к перемещению шкафа. Характеристики стандартного исполнения приведены в карточке товара в разделе «Инструментальная мебель», а необходимые доработки обсудим при заказе.
